Cầu trục dầm đơn

Cầu trục dầm đơn

Cầu trục dầm đơn 5 tấn và 7.5 tấn

Cầu trục dầm đơn 5 tấn và cầu trục 7.5 tấn hoạt động trên cao nhà xưởng, cùng đường chạy ray và thường làm việc độc lập không phụ thuộc vào nhau, nhiều TH vẫn dùng 2 cầu trục để nâng hạ một vật có tải trọng trên 7.5 tấn có kích thước cồng kềnh.

Cầu trục 5 tấn và 7.5 tấn trên cùng đường chạy ray nhìn như thế nào?

- Tải trọng cầu trục: 5 tấn và 7.5 tấn

- Model cầu trục: S-5T và S-7T

- Khẩu độ ngang cầu trục: 14.5 mét

- Chiều cao nâng hạ: 9 mét

- Chiều dài đường chạy: 14.5 mét

- Cơ cấu điều khiển: Điều khiển từ xa

- Điện nguồn: 3P - 380V - 50 Hz

- Điện điều khiển: 48V-1P-50 HZ

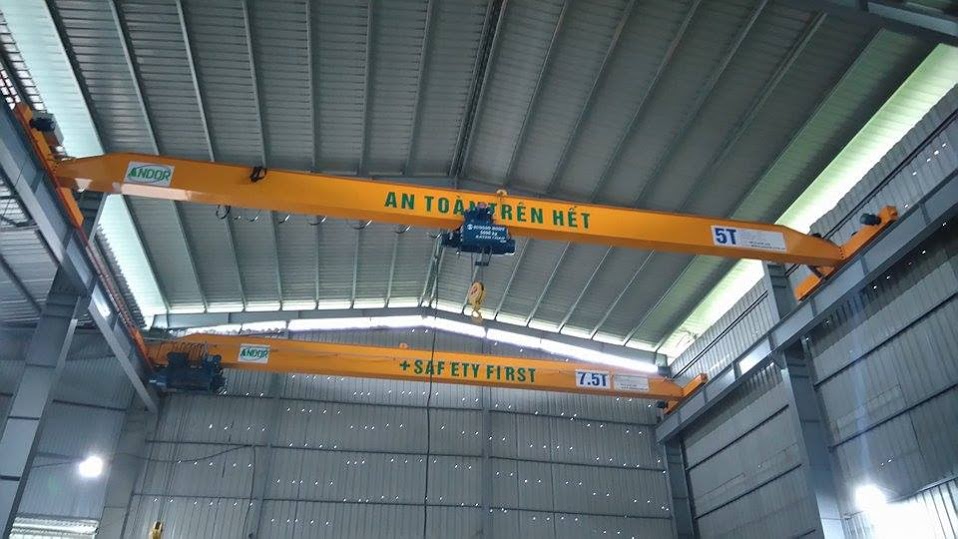

cầu trục dầm đơn 7.5 tấn

Cầu trục dầm đơn 7.5 tấn và 5 tấn trên cùng đường chạy ray



cầu trục dầm đơn 5 tấn và 7.5 tấn

Cầu trục dầm đơn 5 tấn và 7.5 tấn trên cùng đường chạy ray

Thiết bị chính của cầu trục dầm đơn 5 tấn và 7.5 tấn bao gồm những gì?

- Dầm chính cầu trục có mặt cắt dạng hộp, có gân, vách tăng cứng và dầm biên cầu trục, bánh xe di chuyển - được sản xuất tại Việt Nam.

- Pa lăng cáp điện nâng hạ và động cơ di chuyển của cầu trục được nhập khẩu 100% từ Hàn Quốc hoặc các nước Châu Âu.

- Hệ thống điện:

+ Tủ điện điều khiển với các thiết bị đấu nối trong tủ 100% đồ Hàn Quốc, được các kỹ sư điện tại Việt Nam đấu nối đi mạch.

+ Tủ điện được tích hợp biến tần làm mềm chuyển động cho cầu trục.

+ Hệ điện ngang cho pa lăng: Sâu đo, máng C, cáp mềm dẹt: Nhập khẩu - Đài Loan.

+ Hệ điện dọc cho cầu trục: Ray điện an toàn 3P/50A/75A/100A, nhập khẩu 100% Đài Loan.

- Ray di chuyển: Ray P chuyên dụng

Hình về hai cầu trục một dầm trên cùng một đường chạy

cầu trục dầm đơn 5 tấn và 7.5 tấn

Hình ảnh song cầu trục 7.5 tấn và 5 tấn trên cùng một đường chạy

Cách hiểu về sức nâng lớn nhất của cầu trục dầm đơn 5 tấn và 7.5 tấn

- Trong quá trình sử dụng ta chỉ được phép nâng hạ với mức tải nhỏ hơn hoặc bằng tải trọng danh nghĩa (5 tấn; 7.5 tấn), nhưng để cầu trục 5 tấn và 7.5 tấn trước khi đi vào hoạt động ta phải kiểm định cho toàn bộ cầu trục.

- Kiểm định cầu trục dầm đơn 5 tấn với các mức tải:

+ Tải trọng danh nghĩa: 5 tấn - kiểm tra độ võng của dầm chính có đạt trọng mức: 1/800L hay không?

+ Tải trọng động: 5.5 tấn - kiểm tra phanh palang, phanh cầu trục xem có an toàn hay không?

+ Tải trọng tĩnh: 6.25 tấn - kiểm tra sự đàn hồi của dầm chính.

cầu trục dầm đơn 5 tấn vàng cam

Cầu trục 5 tấn dầm đơn chưa thử tải



thử tải cầu trục 5 tấn dầm đơn HKD

Cầu trục dầm đơn 5 tấn kiểm định với mức tải lớn nhất 6.25 tấn

Kiểm định cầu trục dầm đơn 7.5 tấn cũng tương tự

+ Tải trọng danh nghĩa: Q (Q=7.5 tấn) - kiểm tra độ võng của dầm chính có đạt trọng mức: 1/1000LK hay không?

+ Tải trọng động: 1.1*Q - kiểm tra phanh pa lăng, phanh cầu trục xem có an toàn hay không?

+ Tải trọng tĩnh: 1.25*Q - kiểm tra sự đàn hồi của dầm chính.

Những lưu ý nên tránh trong quá trình sử dụng cầu trục dầm đơn 5 tấn

+)  Không dùng dây không phải là cáp tải để nâng vật nâng.

+)  Không nâng tải khi không định vị thẳng đứng dưới palăng 5 tấn .

+)  Không treo vật vào đầu nhọn của móc cẩu palang 5 tấn .

+)  Không nâng tải lớn hơn qui định cho phép .

+)  Không được dùng đặc tính giới hạn tải của palăng để định lượng vật nâng.

+)  Không dùng palăng để nâng, vận chuyển người .

+)  Không được kéo lê cáp tải, lưỡi móc trên sàn nhà xưởng hay trên bề mặt các vật khác .

+)  Không cho phép sao nhãng khi vận hành cẩu .

+)  Không được dùng công tắc hành trình như nút dừng thông thường. Đó chỉ là các thiết bị chỉ sử dụng khẩn cấp .

+)  Không di chuyển hay nâng hạ qua đầu người khác .

+)  Không cho phép cáp tải bị lỏng hay chèn, điều đó có thể gây ra hang hóc cho cáp tải hay palăng .

+)  Không treo vật đứng yên .

+)  Không cho phép có va chạm giữa hai palăng và vật cản khác

+)  Người không có chuyên môn không được phép điều chỉnh hay sửa chữa thiết bị nâng.

Kiểm định cầu trục 5 tấn và 7.5 tấn

Kiểm định cầu trục dầm đơn 5 tấn
